Real Biker » Статьи » Актуальная схема проводки ИЖ Планета 5 и ее проблемы









Схема проводки ИЖ Планета 5 не отличается сложностью, и человеку даже с небольшим опытом вполне реально самостоятельно проверить её исправность и выполнить ремонт. Достаточно знать принцип работы и её основные проблемы, с которыми часто встречаются владельцы мотоцикла ИЖ П5.

Как сделана проводка ИЖ Планета 5

Большая часть эксплуатирующихся сегодня мотоциклов Планета 5 оснащена бесконтактной системой зажигания. Это делает возможным использование мотоцикла даже без аккумулятора — но при этом не будут работать приборы освещения и указатели поворотов. Некоторые владельцы самостоятельно убирают аккумулятор или вынимают основной предохранитель, если схема электрооборудования повреждена и нет времени или желания с ней разбираться. Но, согласно действующих ПДД, эксплуатация мотоцикла с подобными неисправностями запрещена, и поэтому проводка Планета 5 всегда должна быть в идеальном состоянии.

Схема электропроводки ИЖ разработана для напряжения 12 Вольт, а не 6, что следует учитывать владельцем мотоциклов. В качестве минусового провода схема использует металлическую раму мотоцикла: все провода имеют положительный заряд, и их замыкание с рамой часто является основной причиной неисправности проводки.

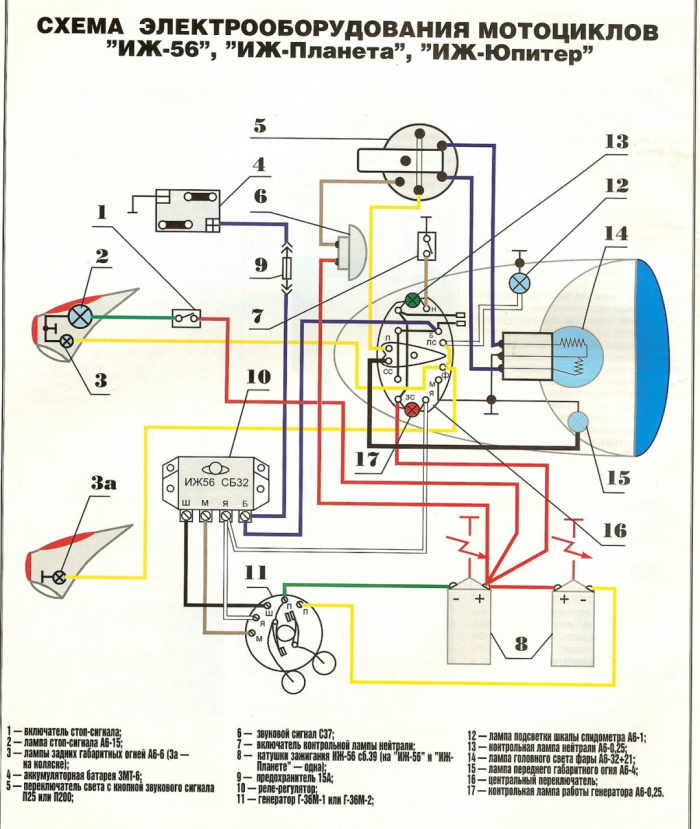

Типовая схема проводки ИЖ Планета

Условно проводку можно разделить на 2 контура: внешние приборы и зажигание.

В мотоцикле используется следующая модель работы: при заведённом двигателе генератор подаёт напряжение на катушки и обеспечивает зарядку аккумулятора. Уже от аккумулятора напряжение идёт к остальным потребителям.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ. Поэтому, в случае возникновения неисправностей в работе внешних приборов, но с работающей системой зажигания, следует первым делом проверять именно этот предохранитель.

Одна из наиболее распространённых проблем мотоциклов Планета — потеря заряда АКБ из-за неисправного генератора. Проверить его довольно просто самостоятельно, схема проверки следующая:



  1. Отключить аккумулятор, затем снять крышку генератора.

    Аккамулятор для мотоцикла 12В фото

  2. Открутить крепления 5 верхних проводов. Рекомендуется пометить провода или связать их тонкой проволокой, чтобы не перепутать.

    Открутить крепления 5 верхних проводов фото



  3. При помощи мультиметра, установлено в режим омметра, измерить сопротивление обмоток. Для этого нужно одним щупом прикоснуться к корпусу, а вторым — к трём проводам обмотки по очереди. Мультиметр должен указывать на отсутствие КЗ.

    Мультиметр должен указывать на отсутствие КЗ фото

  4. Затем следует проверить сопротивление между выводами статора, прикасаясь поочерёдно к ним щупами. Номинальное значение должно составлять 8 Ом.

    Номинальное значение должно составлять 8 Ом фото

  5. Аналогичным образом проверяется обмотка ротора.

Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ Юпитер 5 схема и её подключения аналогична.
